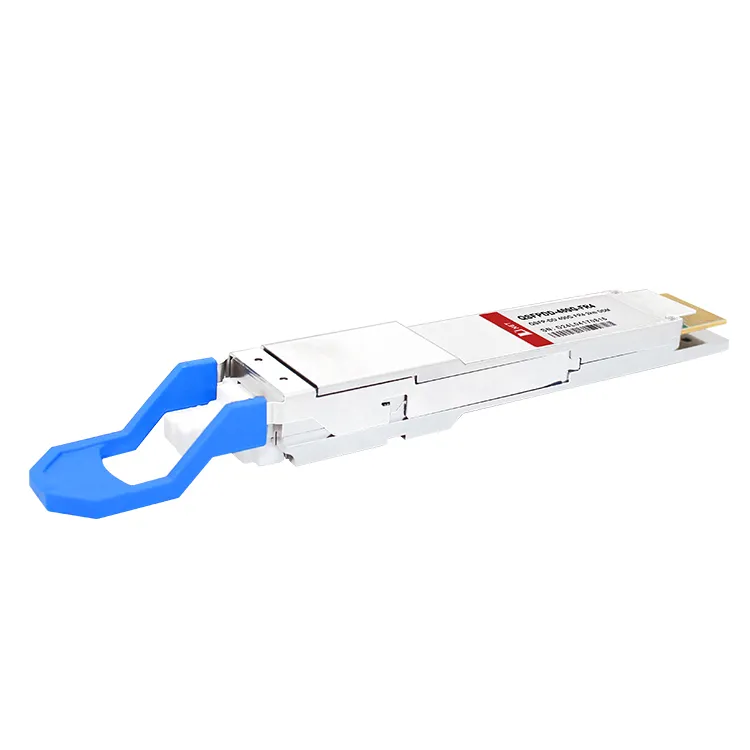

পণ্য বৈশিষ্ট্য
●QSFP-DD MSA-এর সাথে সঙ্গতিপূর্ণ
●4 CWDM লেন MUX/DEMUX ডিজাইন
●100G Lambda MSA 400G-FR4 স্পেসিফিকেশন অনুগত
●সর্বোচ্চ শক্তি খরচ 10W
●FEC সহ একক মোড ফাইবারে (SMF) 2km পর্যন্ত ট্রান্সমিশন
●একক +3.3V পাওয়ার সাপ্লাই
●ডুপ্লেক্স এলসি সংযোগকারী
●RoHS অভিযোগ
অ্যাপ্লিকেশন
●400G BASE-FR4 ইথারনেট
●ডেটা সেন্টার ইন্টারকানেক্ট
●InfiniBand ইন্টারকানেক্ট
● এন্টারপ্রাইজ নেটওয়ার্কিং
গরম ট্যাগ: 400g qsfp-dd fr4 2km অপটিক্যাল ট্রান্সসিভার, চীন 400g qsfp-dd fr4 2কিমি অপটিক্যাল ট্রান্সসিভার নির্মাতা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন |
সর্বোচ্চ |
ইউনিট |
|
স্টোরেজ তাপমাত্রা Range |
Tsrg |
-40 |
+85 |
ডিগ্রী |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
0 |
4 |
V |
|
আপেক্ষিক আর্দ্রতা |
আরএইচ |
10% থেকে 90% অ ঘনীভূতকরণ |
||
প্রস্তাবিত অপারেটিং শর্তাবলী
|
প্যারামিটার |
প্রতীক |
মিন |
সর্বোচ্চ |
ইউনিট |
|
স্টোরেজ তাপমাত্রা Range |
Tsrg |
-40 |
+85 |
ডিগ্রী |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
0 |
4 |
V |
|
আপেক্ষিক আর্দ্রতা |
আরএইচ |
10% থেকে 90% অ ঘনীভূতকরণ |
||
ট্রান্সমিটার অপটিক্যাল স্পেসিফিকেশন
|
ট্রান্সমিটার প্যারামিটার |
লেন |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
||||
|
লেন প্রতি গড় লঞ্চ পাওয়ার |
-3.3 |
3.5 |
dBm |
||||||
|
মোট গড় লঞ্চ শক্তি |
9.3 |
dBm |
|||||||
|
ডাটার অপটিক্যাল মডুলেশন প্রশস্ততা (OMA বাইরের), প্রতিটি লেন |
-0.3 |
3.7 |
dBm |
||||||
|
যে কোনো মধ্যে লঞ্চ শক্তি পার্থক্য দুই লেন (OMA বাইরের) |
4 |
dB |
|||||||
|
লেন প্রতি গড় লঞ্চ পাওয়ার @TX অফ স্টেট |
-20 |
dBm |
|||||||
|
OMA বাইরের মাইনাস TDECQ, প্রতিটি লেনে পাওয়ার চালু করুন ER এর জন্য 4.5dB এর চেয়ে বড় বা সমান ER এর জন্য<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
জন্য ট্রান্সমিটার এবং বিচ্ছুরণ চোখ বন্ধ PAM4, প্রতিটি লেন |
3.4 |
dB |
|||||||
|
বিলুপ্তির অনুপাত |
3.5 |
dB |
|||||||
|
আপেক্ষিক তীব্রতা নয়েজ (ওএমএ) |
-136 |
dB/Hz |
|||||||
|
সাইড-মোড সাপ্রেশন রেশন (SMSR) |
30 |
dB |
|||||||
|
অপটিক্যাল রিটার্ন লস টলারেন্স |
17.1 |
dB |
|||||||
|
ট্রান্সমিটার প্রতিফলন |
-26 |
dB |
|||||||
|
ট্রান্সমিটার আউটপুট পাওয়ার মনিটরিং সঠিকতা |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), প্রতিটি লেন |
3.4 |
dB |
|||||||
|
ট্রান্সমিটার ট্রানজিশন সময় |
17 |
পিএস |
|||||||
উচ্চ গতির বৈদ্যুতিক বিশেষ উল্লেখ
|
প্যারামিটার |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট নোট |
|
|
রিসিভার বৈদ্যুতিক আউটপুট বৈশিষ্ট্য এ TP4 |
|||||
|
প্রতি লেনে সিগন্যালিং রেট |
26.5625 |
জিবিডি |
|||
|
এসি কমন-মোড আউটপুট ভোল্টেজ (RMS) |
17.5 |
mV |
|||
|
ডিফারেনশিয়াল পিক-টু-পিক আউটপুট ভোল্টেজ |
900 |
mV |
|||
|
নিয়ার-এন্ড ESMW (চোখের প্রতিসাম্য মুখোশ প্রস্থ) |
0.265 |
UI |
|||
|
নিয়ার-এন্ড আই উচ্চতা, ডিফারেনশিয়াল |
70 |
mV |
|||
|
দূর-প্রান্তের ESMW (চোখের প্রতিসাম্য মুখোশ প্রস্থ) |
0.2 |
UI |
|||
|
দূর-শেষ চোখের উচ্চতা, পার্থক্য |
30 |
mV |
|||
|
দূর-প্রান্তের প্রাক-কারসার ISl অনুপাত |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0৷{1}GHz |
|||
|
4৷{1}}.4লগ৷ 10 (f/14) |
dB |
8-19 GHz |
|||
|
ডিফারেনশিয়াল মোডে সাধারণ |
22-20(f/25.78) |
dB |
0।{1}}.89GHz |
||
|
15-6লগ 10 (f/25.78) |
dB |
12।{1}} GHz |
|||
|
ডিফারেনশিয়াল সমাপ্তি অমিল |
10 |
% |
|||
|
ট্রানজিশন সময় (মিনিট, 20% থেকে 80%) |
9.5 |
পিএস |
|||
|
ডিসি সাধারণ মোড ভোল্টেজ |
-350 |
2850 |
mV |
||
|
বৈদ্যুতিক ট্রান্সমিটার ইনপুট বৈশিষ্ট্যs TP1 এ |
|||||
|
সিগন্যালিং রেট, প্রতি লেন |
26.5625 |
জিবিডি |
|||
|
ডিফারেনশিয়াল pk-pk ইনপুট ভোল্টেজ সহনশীলতা |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0৷{1}GHz |
|||
|
4৷{1}}.4লগ 10৷ (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0।{1}}.89GHz |
|||
|
15-6লগ 10 (f/25.78) |
dB |
12।{1}} GHz |
|||
|
ডিফারেনশিয়াল সমাপ্তি অমিল |
10 |
% |
|||
|
মডিউল জোর ইনপুট পরীক্ষা |
প্রতি বিভাগ 120E.3.4.1 IEEE802.3bs |
||||
|
একক শেষ ভোল্টেজ সহনশীলতা পরিসীমা |
-0.4 |
3.3 |
V |
||
|
সাধারণ-মোড ভোল্টেজ |
-350 |
2850 |
mV |
||
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 অপটিক্যাল ট্রান্সসিভার |
FAQ
প্রশ্ন: 400G QSFP-DD FR4 কি হট-প্লাগিং সমর্থন করে?
প্রশ্ন: 400G QSFP-DD FR4 কতদূর ডেটা প্রেরণ করতে পারে?
প্রশ্ন: 400G QSFP-DD FR4 কীভাবে প্রেরণ করা হয়?
