পণ্যের বিবরণ

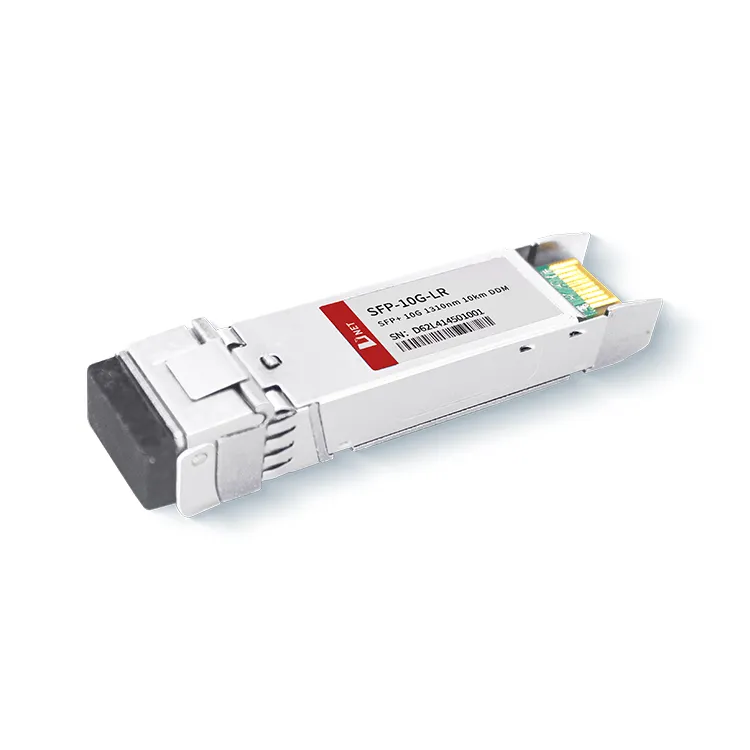

D-NET-এর 10G LR 10KM মডিউল SFF-8431, SFF-8432, এবং IEEE 802.3ae 10GBASE-LR মানগুলির সাথে সঙ্গতিপূর্ণ৷ এটি 1310nm তরঙ্গদৈর্ঘ্যে কাজ করে, একটি ফ্রিকোয়েন্সি যা সাধারণত দীর্ঘ-পরিসরের অপটিক্যাল যোগাযোগে নিযুক্ত হয়। মডিউলটি সম্পূর্ণরূপে অনুগত SFP ফর্ম ফ্যাক্টরকে মেনে চলে, হট-প্লাগেবিলিটি অফার করে, অপটিক্যাল পোর্টগুলিতে সহজবোধ্য আপগ্রেডের সুবিধা দেয় এবং কম ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) নির্গমন নিশ্চিত করে৷
গরম ট্যাগ: SFP+ 10G LR 10km ট্রান্সসিভার মডিউল, চায়না SFP+ 10G LR 10km ট্রান্সসিভার মডিউল নির্মাতা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
|
|
স্টোরেজ তাপমাত্রা |
TS |
-40 |
+85 |
ডিগ্রী |
||
|
কেস অপারেটিং তাপমাত্রা |
বাণিজ্যিক |
TA |
0 |
70 |
ডিগ্রী |
|
|
ইন্ডাস্ট্রিয়াল |
-40 |
+85 |
ডিগ্রী |
|||
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিসিসি |
-0.5 |
4 |
V |
||
|
আপেক্ষিক আর্দ্রতা |
আরএইচ |
0 |
85 |
% |
||
বৈদ্যুতিক বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
3.135 |
3.465 |
V |
||
|
সরবরাহ বর্তমান |
আইসিসি |
430 |
এমএ |
|||
|
শক্তি খরচ |
P |
1.5 |
W |
|||
|
ট্রান্সমিটার বিভাগ |
||||||
|
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা |
Rমধ্যে |
100 |
Ω |
1 |
||
|
Tx ইনপুট একক শেষ ডিসি ভোল্টেজ সহনশীলতা (রেফ ভিইটি) |
V |
-0.3 |
4 |
V |
||
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং |
ভিন, পিপি |
180 |
700 |
mV |
2 |
|
|
অক্ষম ভোল্টেজ প্রেরণ |
VD |
2 |
ভিসিসি |
V |
3 |
|
|
প্রেরণ সক্রিয় ভোল্টেজ |
VEN |
ভি |
ভি+0.৮ |
V |
||
|
রিসিভার বিভাগ |
||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
V |
-0.3 |
4 |
V |
||
|
Rx আউটপুট ডিফ ভোল্টেজ |
ভো |
300 |
850 |
mV |
||
|
Rx আউটপুট উত্থান এবং পতনের সময় |
Tr/Tf |
30 |
পিএস |
4 |
||
|
LOS ফল্ট |
VLOS দোষ |
2 |
ভিসিসিহোস্ট |
V |
5 |
|
|
LOS স্বাভাবিক |
VLOS আদর্শ |
ভি |
ভি+0.৮ |
V |
5 |
|
দ্রষ্টব্য
1. 100 ohms এ শেষ হয়।
2. TX ডেটা ইনপুট পিনের সাথে সরাসরি সংযোগ করুন৷ এসি কাপলিং থেকে পিন থেকে লেজার ড্রাইভার আইসি।
3. LOS একটি উন্মুক্ত সংগ্রাহক আউটপুট। হোস্ট বোর্ডে 4.7k-10kΩ খোলা উচিত৷ অপারেশন হল লজিক 0, এবং সিগন্যাল লস হল লজিক 1৷ সর্বাধিক পুল-আপ ভোল্টেজ হল 5.5V৷
4. OC-192 / SDH সহ আল্ট্রাসাউন্ড।
5. 10GBASE-LR/LW ইথারনেট।
অপটিক্যাল প্যারামিটার
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
ট্রান্সমিটার বিভাগ |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λt |
1290 |
1310 |
1330 |
nm |
|
|
বর্ণালী প্রস্থ |
△λ |
1 |
nm |
|||
|
গড় অপটিক্যাল পাওয়ার |
পাভগ |
-8.2 |
0.5 |
dBm |
1 |
|
|
অপটিক্যাল পাওয়ার ওএমএ |
পোমা |
-5.2 |
dBm |
|||
|
লেজার বন্ধ পাওয়ার |
পফ |
-30 |
dBm |
|||
|
বিলুপ্তির অনুপাত |
ইআর |
3.5 |
dB |
7 |
||
|
বিলুপ্তির অনুপাত |
ইআর |
6 |
dB |
6 |
||
|
ট্রান্সমিটার বিচ্ছুরণ শাস্তি |
টিডিপি |
3.2 |
dB |
2 |
||
|
আপেক্ষিক তীব্রতা গোলমাল |
রিন |
-128 |
dB/Hz |
3 |
||
|
অপটিক্যাল রিটার্ন লস টলারেন্স |
20 |
dB |
||||
|
রিসিভার বিভাগ |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λr |
1260 |
1355 |
nm |
||
|
রিসিভার সংবেদনশীলতা |
সেন |
-14.5 |
dBm |
4,7 |
||
|
রিসিভার সংবেদনশীলতা |
সেন |
-14.5 |
dBm |
4,6 |
||
|
চাপযুক্ত সংবেদনশীলতা (ওএমএ) |
সেনST |
-10.3 |
dBm |
4 |
||
|
লস অ্যাসার্ট |
LOSA |
-25 |
- |
dBm |
||
|
লস ডেজার্ট |
LOSD |
-15 |
dBm |
|||
|
লস হিস্টেরেসিস |
LOSH |
0.5 |
dB |
|||
|
ওভারলোড |
শনি |
0 |
dBm |
5 |
||
|
রিসিভার প্রতিফলন |
আরআরএক্স |
-12 |
dB |
|||
দ্রষ্টব্য
1. IEEE802.3ae প্রতি স্ট্রেস রিসিভার পরীক্ষার শর্ত। CSRS পরীক্ষার জন্য হোস্ট সার্কিট বোর্ডগুলিকে SFF-8431 মান পূরণ করতে হবে।
2. ওএমএ-তে উল্লেখিত রিসিভার ওভারলোড এবং সবচেয়ে খারাপ ইন্টিগ্রেটেড স্ট্রেস পরিস্থিতিতে।
3. OC-192 / SDH সহ আল্ট্রাসাউন্ড
4. 10GBASE-LR/LW ইথারনেট
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|
SFP-10G-LR |
10G SFP+ LR 10KM ট্রান্সসিভার মডিউল, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, একক মোড |
FAQ
1. 10G LR কি?
A: D-NET এর 10G LR 10KM মডিউল হল 10-Gb/s সিরিয়াল অপটিক্যাল কমিউনিকেশন অ্যাপ্লিকেশনের জন্য একটি অপটিক্যাল ট্রান্সসিভার মডিউল, SFP+ মডিউল SFF-8431, SFF-8432 এবং IEEE 802.3ae-এর সাথে সঙ্গতিপূর্ণ 10GBASE-LR।
2. 10GBASE-LR একক মোড নাকি মাল্টিমোড?
উত্তর: D-NET-এর 10G SFP+ LR 10KM ট্রান্সসিভার মডিউল রিমোট ট্রান্সমিশনের জন্য উপযুক্ত, তাই একক-মোড ফাইবার প্রধানত 10 GBASE-LR SFP+-এ আচ্ছাদিত, 10GBASE-LR SFP-এর স্থানান্তর দূরত্ব 10 কিমি পর্যন্ত হতে পারে। একক-মোড ফাইবার
