পণ্যের বিবরণ

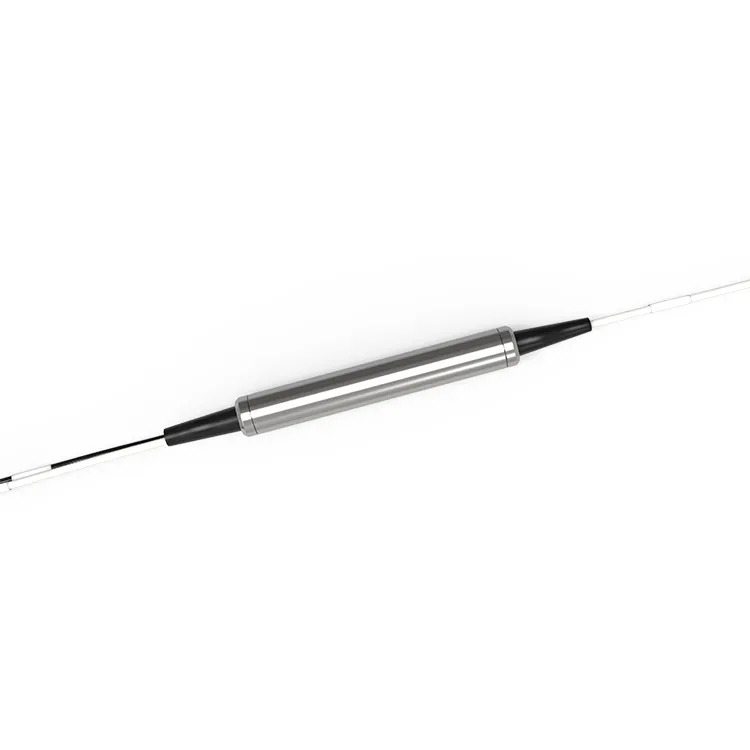

OTDR (অপটিক্যাল টাইম ডোমেন রিফ্লেক্টোমিটার) হল একটি প্রযুক্তি যা ফাইবার অপটিক যোগাযোগ লিঙ্কগুলিতে সংকেত প্রতিফলন এবং ক্ষতি সনাক্ত করতে ব্যবহৃত হয়। FWDM OTDR 1625nm হল একটি ফিল্টার উপাদান যা 1625nm তরঙ্গদৈর্ঘ্যের অপটিক্যাল সিগন্যালগুলিকে ফিল্টার করতে ব্যবহৃত হয়, FWDM প্রযুক্তির জন্য উপযুক্ত, এটি এমন একটি প্রযুক্তি যা একটি একক ফাইবারে একাধিক তরঙ্গদৈর্ঘ্যের অপটিক্যাল সংকেত প্রেরণ করতে পারে। OTDR FWDM 1625 উপাদান ব্যবহার করে, আমরা পরীক্ষার সময় অন্যান্য তরঙ্গদৈর্ঘ্যের সংকেত ফিল্টার করতে পারি এবং শুধুমাত্র লক্ষ্য তরঙ্গদৈর্ঘ্যের সংকেতগুলিতে ফোকাস করতে পারি, পরিমাপের সঠিকতা এবং নির্ভুলতা উন্নত করতে পারি।
অ্যাপ্লিকেশন
● অপটিক্যাল এমপ্লিফায়ার
● CATV
● OTDR
গরম ট্যাগ: OTDR ফিল্টার 1625nm FWDM উপাদান, চীন OTDR ফিল্টার 1625nm FWDM উপাদান নির্মাতারা, সরবরাহকারী, কারখানা
পণ্য বিশেষ উল্লেখ
|
তরঙ্গদৈর্ঘ্য |
TX1625 RX1310/1490/1550nm |
প্রযুক্তি |
TFF (পাতলা ফিল্ম ফিল্টার) |
|
পাসব্যান্ড |
1600~1670nm |
প্রতিফলন |
1260~1580 |
|
পাসব্যান্ড লহর |
0.30dB এর থেকে কম বা সমান |
IL @ পাসব্যান্ড |
0.60dB এর থেকে কম বা সমান |
|
প্রতিফলন ব্যান্ড লহর |
0.20dB এর থেকে কম বা সমান |
IL @ প্রতিফলন |
কম বা সমান 0.40dB |
|
ট্রান্সমিশন আইসোলেশন (adj চ্যানেল) |
30dB এর চেয়ে বড় বা সমান |
ট্রান্সমিশন আইসোলেশন (নন-এডজে চ্যানেল) |
50dB এর চেয়ে বড় বা সমান |
|
প্রতিফলন বিচ্ছিন্নতা |
15dB এর থেকে বড় বা সমান |
মেরুকরণ নির্ভর ক্ষতি |
0.1dB এর থেকে কম বা সমান |
|
মেরুকরণ মোড বিচ্ছুরণ |
0.2ps এর থেকে কম বা সমান |
তাপীয় স্থিতিশীলতা |
0.005N এর থেকে কম বা সমান |
|
নির্দেশনা |
50dB এর চেয়ে বড় বা সমান |
রিটার্ন লস |
45dB এর থেকে বড় বা সমান |
|
অপটিক্যাল পাওয়ার হ্যান্ডলিং |
500mW এর কম বা সমান |
তাপমাত্রা |
অপারেটিং -40 থেকে ৮৫ ডিগ্রি সঞ্চয়স্থান -40 থেকে 85 ডিগ্রি |
|
ফাইবার টাইপ |
SMF-28ই |
প্যাকেজের মাত্রা |
ইস্পাত ∮5.5 x L34 মিমি ABS 90*20*10nm |
দ্রষ্টব্য।
1) সমস্ত নির্দিষ্টকরণ সংযোগকারী ছাড়া ডিভাইসের উপর ভিত্তি করে, এবং তরঙ্গদৈর্ঘ্য, মেরুকরণ এবং তাপমাত্রার উপর গ্যারান্টিযুক্ত।
2) PMD এবং রঙিন বিচ্ছুরণ মান নকশা দ্বারা নিশ্চিত করা হয়.
3) নির্দিষ্টকরণ বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে
তথ্য অর্ডার
|
FW |
- প্যাকেজ |
- সংযোগকারী প্রকার |
U/A |
-1625 |
- ফাইবার টাইপ |
- ফাইবার দৈর্ঘ্য |
|
|
এস: ইস্পাত |
0: কোনো সংযোগকারী নেই |
U: UPC |
9: 0.9 মিমি ফাইবার |
005: 0.5+/-0.1m |
|
|
|
বি:এবিএস বক্স |
1: এলসি |
A: APC |
20:2.0 মিমি |
01: 1.0+/-0.1m |
|
|
|
অন্যরা |
2: এসসি |
30:2.0মিমি |
অন্যদের |
||
|
|
3: এফসি |
অন্যরা |
|
|||
|
|
4: অন্যান্য |
|
|
|
|
