পণ্য বৈশিষ্ট্য
●25.78Gbps পর্যন্ত বিট রেট সমর্থন করে
● একটি হট-প্লাগেবল SFP+ ফুটপ্রিন্ট বৈশিষ্ট্যযুক্ত
● একটি 1310nm DFB লেজার এবং PIN ফটোডিওড দিয়ে সজ্জিত, SMF এর উপর 10km পর্যন্ত ট্রান্সমিশন সক্ষম করে
●SFP+ MSA এবং SFF-8472 স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ, একটি ডুপ্লেক্স এলসি রিসেপ্ট্যাকল বৈশিষ্ট্যযুক্ত
●RoHS অনুগত
●একটি +3.3V পাওয়ার সাপ্লাই দিয়ে কাজ করে
● রিয়েল-টাইম ডিজিটাল ডায়াগনস্টিক মনিটরিং অন্তর্ভুক্ত
● অপারেটিং কেস তাপমাত্রা পরিসীমা: স্ট্যান্ডার্ড 0 ডিগ্রি থেকে +70 ডিগ্রি
অ্যাপ্লিকেশন
● 25GBASE-LR
পণ্যের বিবরণ

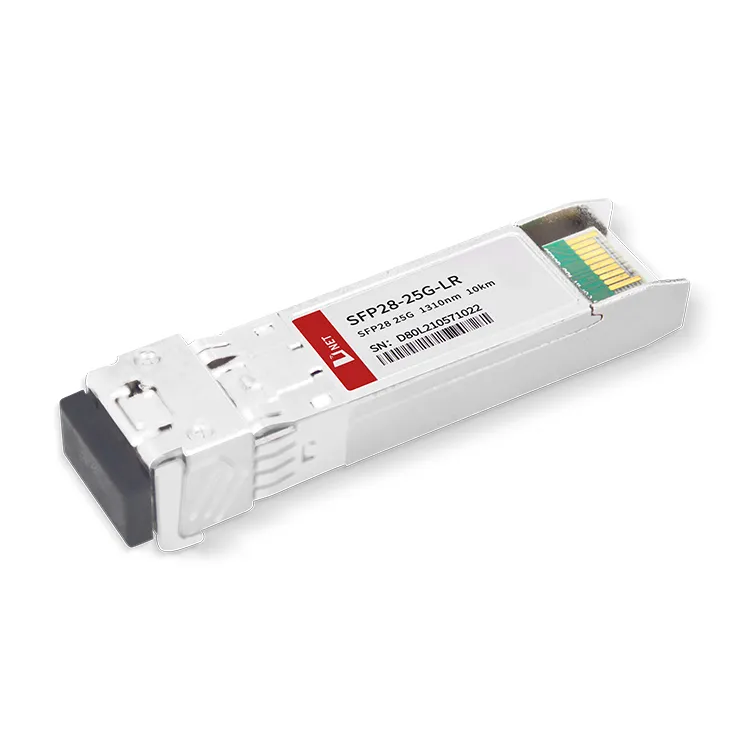

SFP28 ট্রান্সসিভারগুলি হল উচ্চ-কার্যকারিতা, খরচ-কার্যকর মডিউলগুলি 25.78Gbps ডেটা রেটকে সমর্থন করতে সক্ষম এবং একক-মোড ফাইবার (SMF) এর উপর 10km এর ট্রান্সমিশন দূরত্বকে সহজতর করে৷
এই ট্রান্সসিভারগুলিতে তিনটি মূল উপাদান রয়েছে: একটি ডিএফবি লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড যা একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (টিআইএ) এবং একটি এমসিইউ কন্ট্রোল ইউনিটের সাথে একীভূত। সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা মান মেনে চলে।
গরম ট্যাগ: SFP28 25G LR 10KM ট্রান্সসিভার মডিউল, চায়না SFP28 25G LR 10KM ট্রান্সসিভার মডিউল নির্মাতা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন |
সর্বোচ্চ |
ইউনিট |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
-0.5 |
4 |
V |
|
স্টোরেজ তাপমাত্রা |
টি.এস |
-40 |
+85 |
ডিগ্রী |
|
অপারেটিং আর্দ্রতা |
- |
5 |
85 |
% |
প্রস্তাবিত অপারেটিং শর্তাবলী
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং কেস তাপমাত্রা |
টিসি |
0 |
+70 |
ডিগ্রী |
|
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
3.135 |
3.30 |
3.465 |
V |
|
পাওয়ার সাপ্লাই কারেন্ট |
আইসিসি |
400 |
এমএ |
||
|
ডেটা রেট |
25.78 |
জিবিপিএস |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
||
|
ট্রান্সমিটার |
||||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
বর্ণালী প্রস্থ({{0}dB) |
Δλ |
1 |
এন এম |
|||||
|
সাইড-মোড দমন অনুপাত |
এসএমএসআর |
30 |
- |
ডেসিবেল |
||||
|
গড় আউটপুট শক্তি |
Pআউট |
-6 |
2 |
ডিবিএম |
1 |
|||
|
বিলুপ্তির অনুপাত |
ইআর |
3.5 |
ডেসিবেল |
|||||
|
ডেটা ইনপুট সুইং ডিফারেনশিয়াল |
Vমধ্যে |
180 |
850 |
এমভি |
2 |
|||
|
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা |
Zমধ্যে |
90 |
100 |
110 |
Ω |
|||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন |
2.0 |
ভিসিসি |
V |
||||
|
সক্ষম করুন |
0 |
0.8 |
V |
|||||
|
TX ফল্ট |
দোষ |
2.0 |
ভিসিসি |
V |
||||
|
স্বাভাবিক |
0 |
0.8 |
V |
|||||
|
রিসিভার |
||||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
1260 |
1600 |
এন এম |
||||
|
রিসিভার সংবেদনশীলতা |
-13.3 |
dBm |
3,4 |
|||||
|
রিসিভার ওভারলোড |
2 |
ডিবিএম |
3,4 |
|||||
|
এলওএস ডি-অ্যাসার্ট |
লসD |
-15 |
ডিবিএম |
|||||
|
LOS দাবি |
LOSA |
-30 |
ডিবিএম |
|||||
|
LOS হিস্টেরেসিস |
0.5 |
ডেসিবেল |
||||||
|
ডেটা আউটপুট সুইং ডিফারেনশিয়াল |
Vআউট |
300 |
900 |
এমভি |
5 |
|||
|
LOS |
উচ্চ |
2.0 |
ভিসিসি |
V |
||||
|
কম |
0.8 |
V |
||||||
নোট:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-সংযোজিত এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @25.78Gps, BER 5×10-5 এর থেকে কম বা সমান দিয়ে পরিমাপ করা হয়েছে।
4. একটি PRBS 231-1 পরীক্ষার প্যাটার্ন @10.3125Gps, BER 1×10-12 এর থেকে কম বা সমান দিয়ে পরিমাপ করা হয়েছে৷
বিট 110.3 এবং বিট 118.3 অভ্যন্তরীণ রিটাইমার বা CDR এর লকিং মোড নিয়ন্ত্রণ করে, ডিফল্ট মান হল "1"।
5. অভ্যন্তরীণভাবে এসি-কাপলড।
|
A2h এর বিট 110.3 |
A2h এর বিট 118.3 |
RX ডেটা রেট |
TX ডেটা রেট |
RX CDR এর স্থিতি |
TX CDR এর অবস্থা |
|
উচ্চ/1 |
উচ্চ/1 |
24.33G/25.78G |
24.33G/25.78G |
সিডিআর নির্বাচন করুন |
সিডিআর নির্বাচন করুন |
|
উচ্চ/1 |
কম/0 |
24.33G/25.78G |
9.95G/10.31G |
সিডিআর নির্বাচন করুন |
সিডিআর বাইপাস |
|
কম/0 |
উচ্চ/1 |
9.95G/10.31G |
24.33G/25.78G |
সিডিআর বাইপাস |
সিডিআর নির্বাচন করুন |
|
কম/0 |
কম/0 |
9.95G/10.31G |
9.95G/10.31G |
সিডিআর বাইপাস |
সিডিআর বাইপাস |
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|
SFP28-25G-LR |
25Gbps SFP28 ট্রান্সসিভার, একক মোড, 10 কিমি রিচ |
এফএকিউ
1. আপনি SFP+ একটি SFP28 পোর্টে রাখতে পারেন?
উত্তর: হ্যাঁ, কিন্তু SFP + ট্রান্সসিভারের সাথে সংযুক্ত হলে, এই পোর্টটি শুধুমাত্র 10Gbps পর্যন্ত ইন্টারনেট গতি সমর্থন করতে পারে।
2. QSFP28 এবং SFP28 কি?
উত্তর: উভয়েরই বিভিন্ন আকার এবং প্রোটোকল মান রয়েছে। SFP28 মডিউলটিকে 25GB এর একটি একক যানবাহন ট্রান্সমিশন রেট সমর্থন করে এবং QSFP28 100G এর মোট ডেটা রেট সহ চারটি 25Gbit/s চ্যানেল সমর্থন করে।
3. SFP28 কোন গতি দ্বারা সমর্থিত?
উত্তর: একটি এলসি সংযোগকারী ব্যবহার করে SFP 28 অপটিক্যাল মডিউলটির ট্রান্সমিশন রেট 25Gbps।
