ডি-নেটের অপটিক্যাল ট্রান্সসিভার মডিউল পরিষেবা
● সামঞ্জস্যতা সহায়তা:অপটিক্যাল মডিউলগুলি নেতৃস্থানীয় নির্মাতাদের সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করার জন্য D-NET সামঞ্জস্যপূর্ণ পরিষেবা সরবরাহ করে।
● ব্যক্তিগতকৃত পরিষেবা:D-NET এর পণ্যগুলির জন্য OEM কাস্টমাইজেশন বিকল্প সরবরাহ করে। অনুরোধের ভিত্তিতে, গ্রাহকরা তাদের প্রয়োজন অনুসারে রঙিন লোগো লেবেল থাকতে পারে।
● স্ট্যান্ডার্ড ডেলিভারি সময়কাল:3 দিন
● বিস্তৃত শিপিং সমাধান:D-NET নির্ভরযোগ্য শিপিং পরিষেবাগুলি নিশ্চিত করতে SF, FedEx, DHL, UPS এবং অন্যান্যদের মতো অত্যন্ত স্বনামধন্য কুরিয়ার কোম্পানিগুলির সাথে সহযোগিতা করে।
বৈশিষ্ট্য
● 1.25Gbps পর্যন্ত বিট রেট সমর্থন করে
● একটি হট-প্লাগেবল SFP ফুটপ্রিন্ট বৈশিষ্ট্যযুক্ত
● একটি CWDM DFB লেজার এবং পিন ফটো ডিটেক্টর দিয়ে সজ্জিত, SMF এ 80km পর্যন্ত ট্রান্সমিশন করতে সক্ষম
● SFP MSA এবং SFF-8472 স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ, একটি ডুপ্লেক্স এলসি রিসেপ্ট্যাকল বৈশিষ্ট্যযুক্ত
● RoHS অনুগত
● একটি একক +3.3V পাওয়ার সাপ্লাই দ্বারা চালিত
● রিয়েল-টাইম ডিজিটাল ডায়াগনস্টিক মনিটরিং অন্তর্ভুক্ত করে
● অপারেটিং কেস তাপমাত্রা পরিসীমা:
-স্ট্যান্ডার্ড: 0 থেকে +70 ডিগ্রি
- শিল্প: -40 থেকে +85 ডিগ্রি
অ্যাপ্লিকেশন
● 1.25Gbps অপটিক্যাল সিস্টেম
● গিগাবিট ইথারনেট
● 1.063Gbps ফাইবার চ্যানেল
● অন্যান্য অপটিক্যাল লিঙ্ক
পণ্যের বিবরণ
ট্রান্সসিভারগুলি SFP মাল্টি-সোর্স চুক্তি এবং SFF-8472-এ নির্দিষ্ট ডিজিটাল ডায়াগনস্টিক ফাংশনগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ। এগুলি তিনটি প্রাথমিক উপাদান নিয়ে গঠিত: একটি CWDM DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এর সাথে সমন্বিত এবং একটি MCU কন্ট্রোল ইউনিট। সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা মান মেনে চলে।
গরম ট্যাগ: SFP 1G 1000base CWDM 1270nm 80km, China SFP 1G 1000base CWDM 1270nm 80km নির্মাতারা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন |
সর্বোচ্চ |
ইউনিট |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
-0.5 |
4.5 |
V |
|
স্টোরেজ তাপমাত্রা |
টি.এস |
-40 |
+85 |
ডিগ্রী |
|
অপারেটিং আর্দ্রতা |
- |
5 |
85 |
% |
প্রস্তাবিত অপারেটিং শর্তাবলী
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
|
অপারেটিং কেস তাপমাত্রা |
স্ট্যান্ডার্ড |
Tc |
0 |
+70 |
ডিগ্রী |
|
|
বর্ধিত |
-20 |
+80 |
ডিগ্রী |
|||
|
ইন্ডাস্ট্রিয়াল |
-40 |
+85 |
ডিগ্রী |
|||
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিসিসি |
3.135 |
3.30 |
3.465 |
V |
|
|
পাওয়ার সাপ্লাই কারেন্ট |
আইসিসি |
300 |
এমএ |
|||
|
ডেটা রেট |
0.1 |
1.25 |
জিবিপিএস |
|||
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
নোট |
||
|
ট্রান্সমিটার |
||||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
বর্ণালী প্রস্থ({{0}dB) |
Δλ |
1 |
nm |
|||||
|
সাইড-মোড দমন অনুপাত |
এসএমএসআর |
30 |
- |
dB |
||||
|
গড় আউটপুট শক্তি |
Pআউট |
0 |
+4.0 |
dBm |
1 |
|||
|
বিলুপ্তির অনুপাত |
ইআর |
9.0 |
dB |
|||||
|
ডেটা ইনপুট সুইং ডিফারেনশিয়াল |
VIN |
180 |
1200 |
mV |
2 |
|||
|
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন |
2.0 |
ভিসিসি |
V |
||||
|
সক্ষম করুন |
0 |
0.8 |
V |
|||||
|
TX ফল্ট |
দোষ |
2.0 |
ভিসিসি |
V |
||||
|
স্বাভাবিক |
0 |
0.8 |
V |
|||||
|
রিসিভার |
||||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
1270 |
1610 |
nm |
||||
|
রিসিভার সংবেদনশীলতা |
-26 |
dBm |
3 |
|||||
|
রিসিভার ওভারলোড |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS দাবি |
LOSA |
-38 |
dBm |
|||||
|
LOS হিস্টেরেসিস |
0.5 |
4 |
dB |
|||||
|
ডেটা আউটপুট সুইং ডিফারেনশিয়াল |
Vআউট |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
উচ্চ |
2.0 |
ভিসিসি |
V |
||||
|
কম |
0.8 |
V |
||||||
নোট
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 27-1 টেস্ট প্যাটার্ন @1250Mbps, BER 1×10-12 এর থেকে কম বা সমান দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|

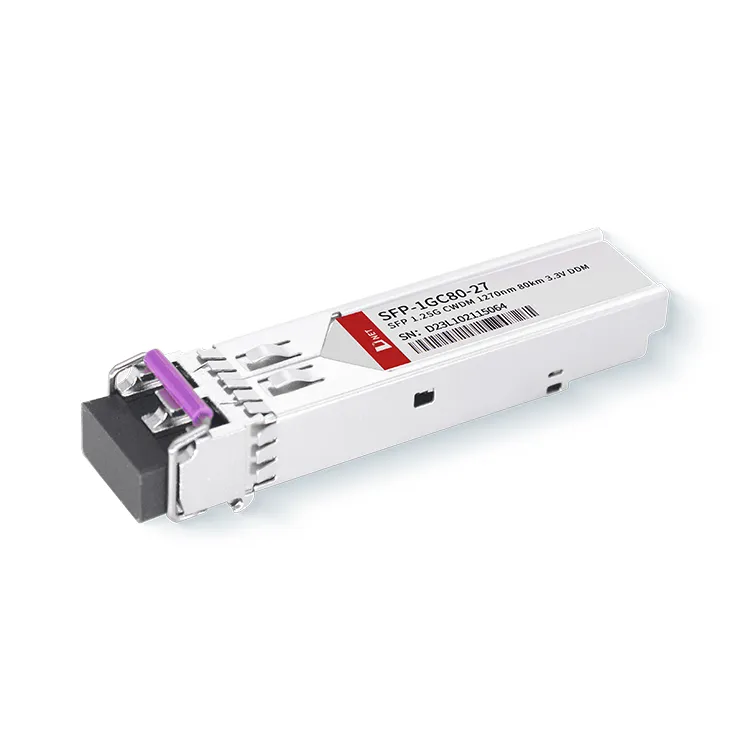

SFP-1GC80-27 |
1.25Gbps SFP CWDM ট্রান্সসিভার, একক মোড, 80km রিচ |
FAQ
1. 1G SFP মানে কি?
A: 1G SFP 1 Gigabit Small Form-factor Pluggable প্রতিনিধিত্ব করে, যা প্রতি সেকেন্ডে 1 গিগাবিট ডেটা ট্রান্সমিশন গতি সমর্থন করে।
2. কিভাবে SFP ট্রান্সসিভার চয়ন করবেন?
1. সামঞ্জস্যতা: নিশ্চিত করুন যে SFP মডিউলটি আপনার নেটওয়ার্কিং হার্ডওয়্যারের সাথে ব্যবহারের জন্য উপযুক্ত৷
2.ডেটা রেট: আপনার নির্দিষ্ট নেটওয়ার্ক চাহিদার উপর ভিত্তি করে প্রয়োজনীয় ডেটা রেট নির্ধারণ করুন।
3.ফাইবার প্রকার: আপনি একক-মোড বা মাল্টি-মোড ফাইবার অপটিক কেবল ব্যবহার করবেন কিনা তা প্রতিফলিত করুন।
4. দূরত্ব: আপনার নেটওয়ার্কের মধ্যে ট্রান্সমিটিং এবং রিসিভিং পয়েন্টের মধ্যে স্প্যান স্থাপন করুন।
5. সংযোগকারীর ধরন: আপনার নেটওয়ার্ক ডিভাইসের জন্য প্রয়োজনীয় সংযোগকারীর ধরন যাচাই করুন।
