বৈশিষ্ট্য
● ন্যূনতম সন্নিবেশ ক্ষতি
● ব্যতিক্রমী সংকেত স্থায়িত্ব
● উচ্চ-গতির সুইচিং ক্ষমতা
● বিস্তৃত তরঙ্গদৈর্ঘ্য কভারেজ
● শক্তি-দক্ষ কর্মক্ষমতা
● শক্তিশালী এবং কম্প্যাক্ট নকশা
অ্যাপ্লিকেশন
● নেটওয়ার্ক টেস্টিং এবং মনিটরিং
● ফাইবার অপটিক নেটওয়ার্ক রিডানডেন্সি
● অপটিক্যাল সিগন্যাল রাউটিং

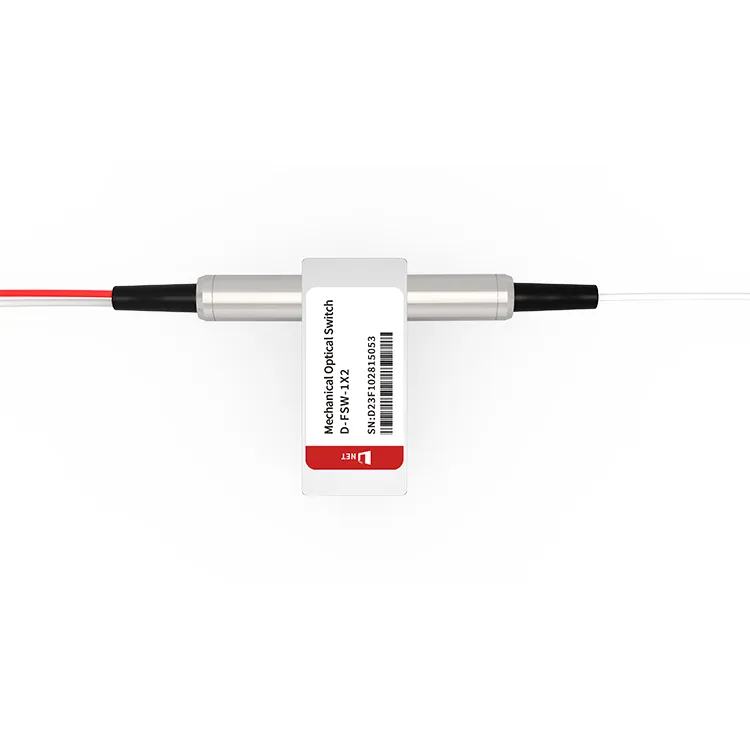

গরম ট্যাগ: 1X2 OPTO মেকানিক্যাল অপটিক্যাল সুইচ, চীন 1X2 OPTO মেকানিক্যাল অপটিক্যাল সুইচ নির্মাতারা, সরবরাহকারী, কারখানা
স্পেসিফিকেশন
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
1260~1620nm(SM) 850nm(MM) |
সন্নিবেশ ক্ষতি |
1 এর কম বা সমান।{1}}dB |
|
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি |
0.25dB এর থেকে কম বা সমান |
মেরুকরণ নির্ভরশীল ক্ষতি |
0.05dB এর থেকে কম বা সমান |
|
তাপমাত্রা নির্ভরশীল ক্ষতি |
0.20dB এর থেকে কম বা সমান |
রিটার্ন লস |
50dB এর থেকে বড় বা সমান MM 30dB এর চেয়ে বড় বা সমান |
|
ক্রস টক |
SM 55dB এর চেয়ে বড় বা সমান MM 35dB এর থেকে বড় বা সমান |
সময় পরিবর্তন করুন |
8ms এর কম বা সমান |
|
পুনরাবৃত্তিযোগ্যতা |
±0.02dB এর থেকে কম বা সমান |
স্থায়িত্ব |
107 গুণের চেয়ে বড় বা সমান |
|
অপারেটিং ভোল্টেজ |
3 বা 5V |
সুইচ টাইপ |
নন-ল্যাচিং/ল্যাচিং |
|
অপারেটিং তাপমাত্রা |
-20 ~ 70 ডিগ্রী |
স্টোরেজ তাপমাত্রা |
-40 ~ 85 ডিগ্রী |
|
অপটিক্যাল পাওয়ার |
500mW এর কম বা সমান |
মাত্রা |
২৭৷{1}}L×12৷{3}}W×8.2H মিমি৷ |
পিন কনফিগারেশন
|
টাইপ |
অপটিক্যাল রুট |
বৈদ্যুতিক ড্রাইভ |
স্টেট সেন্সর |
||||||
|
1×2 |
পিন 1 |
পিন5 |
পিন6 |
পিন10 |
পিন 2-3 |
পিন3-4 |
পিন7-8 |
পিন 8-9 |
|
|
ল্যাচিং |
P1-P2 |
-- |
-- |
জিএনডি |
V＋ |
বন্ধ |
খোলা |
খোলা |
বন্ধ |
|
P1-P3 |
V＋ |
জিএনডি |
-- |
-- |
খোলা |
বন্ধ |
বন্ধ |
খোলা |
|
|
নন-ল্যাচিং |
P1-P2 |
-- |
-- |
-- |
-- |
বন্ধ |
খোলা |
খোলা |
বন্ধ |
|
P1-P3 |
V＋ |
-- |
-- |
জিএনডি |
খোলা |
বন্ধ |
বন্ধ |
খোলা |
|
যান্ত্রিক মাত্রা (ইউনিট:মিমি)
অপটিক্যাল রুট
তথ্য অর্ডার
|
FSW |
-1X2- |
-তরঙ্গদৈর্ঘ্য- |
-সুইচ টাইপ- |
-ভোল্টেজ- |
ফাইবার প্রকার- |
-প্যাকেজ- |
-ফাইবার দৈর্ঘ্য- |
-সংযোজক- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 বিশেষ＝0 |
ল্যাচিং ১ নন-ল্যাচিং 2 মিনি ল্যাচিং＝3 MINI নন-ল্যাচিং＝4 বিশেষ＝0 |
3V=3 5V=5 বিশেষ＝0 |
এসএম28=1 50/125=5 62.5/125=6 বিশেষ＝0 |
বেয়ার ফাইবার=1 900um টিউব=3 বিশেষ＝0 |
0.25m=1 0.5m=2 1.0m=3 বিশেষ＝0 |
কোনোটিই নয়=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 এলসি/পিসি=7 ডুপ্লেক্স এলসি=8 বিশেষ＝0 |
FAQ
1. অপটো-মেকানিক্যাল সুইচ কি?
উত্তর: একটি অপটো-মেকানিক্যাল সুইচ, যাকে বিকল্পভাবে একটি ইলেক্ট্রো-অপটিক সুইচ বা অপটিক্যাল সুইচ হিসাবে উল্লেখ করা হয়, বিভিন্ন পাথ বা চ্যানেলের মধ্যে অপটিক্যাল সিগন্যালগুলিকে নির্বাচনী পদ্ধতিতে নির্দেশিত বা স্যুইচ করার উদ্দেশ্যে কাজ করে। এটি আয়না বা প্রিজমের মতো একটি অপটিক্যাল উপাদানের অবস্থানকে শারীরিকভাবে পরিবর্তন করে, যার ফলে আলোর প্রবাহের দিক নিয়ন্ত্রণ করে।
2. অপটিক্যাল বা মেকানিক্যাল সুইচ কি ভালো?
উত্তর: অপটিক্যাল এবং যান্ত্রিক সুইচগুলির মধ্যে নির্বাচন নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা, বাজেটের সীমাবদ্ধতা এবং পছন্দসই কর্মক্ষমতা বৈশিষ্ট্য সহ বিভিন্ন কারণের উপর নির্ভর করে। অ্যাপ্লিকেশনগুলিতে যেখানে কম সন্নিবেশ ক্ষতি, উচ্চ নির্ভরযোগ্যতা এবং প্রশস্ত ব্যান্ডউইথ গুরুত্বপূর্ণ, অপটিক্যাল সুইচগুলি পছন্দের পছন্দ হতে পারে। অন্যদিকে, যদি খরচ-কার্যকারিতা এবং সরলতা আরও গুরুত্বপূর্ণ হয়, যান্ত্রিক সুইচগুলি একটি ভাল বিকল্প হতে পারে।
3. অপটিক্যাল সুইচ বিভিন্ন ধরনের কি কি?
উত্তর: অপটিক্যাল সুইচ, যাকে অপটো-মেকানিকাল সুইচও বলা হয়, এমন ডিভাইস যা আলোর ব্যবহারের মাধ্যমে সংকেত প্রেরণ এবং ডেটা প্রবাহ পরিচালনা করার জন্য ডিজাইন করা হয়েছে। প্রথাগত যান্ত্রিক সুইচগুলির বিপরীতে যা শারীরিক যোগাযোগ এবং ধাতব উপাদানগুলির উপর নির্ভর করে, এই সুইচগুলি সংকেত সনাক্তকরণ এবং পুনঃনির্দেশের জন্য হালকা রশ্মি ব্যবহার করে।
