বৈশিষ্ট্য
● 10GHz ITU গ্রিড, C ব্যান্ড
● DWDM EML ট্রান্সমিটার, APD ফটো-ডিটেক্টর
● 80 কিমি পর্যন্ত SMF সংযোগ ট্রান্সমিশন দূরত্ব
● একটি কমপ্লায়েন্ট SFF 8472 ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সহ
● শক্তি খরচ<1.5W
● RoHS অনুগত
অ্যাপ্লিকেশন
● 10GBASE-ZR/ZW ইথারনেট
● সনেট OC-192/SDH
● 10G ফাইবার চ্যানেল
● DWDM নেটওয়ার্ক
পণ্যের বিবরণ

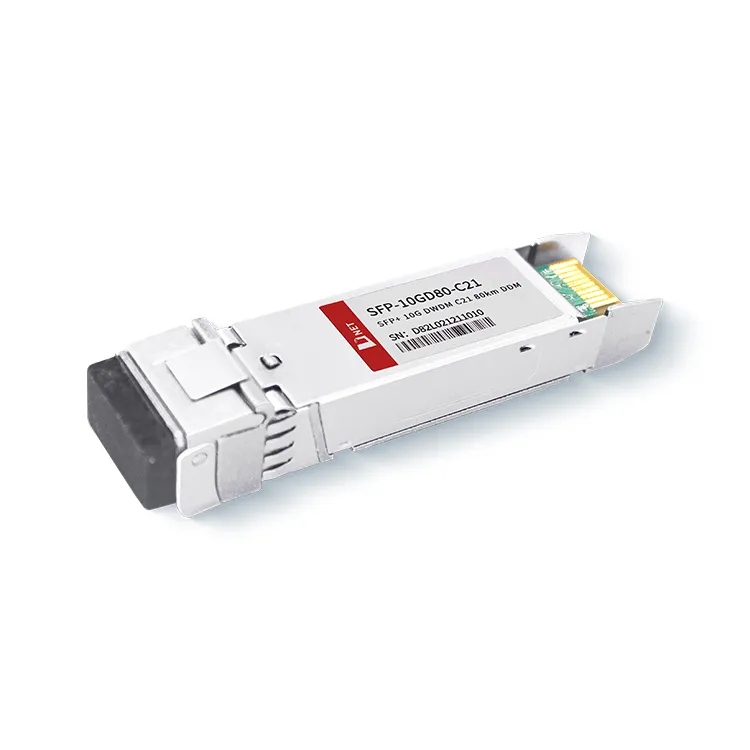

SFP-10GD80-C21 10Gb/s সিরিয়াল অপটিক্যাল কমিউনিকেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেখানে এটি একটি 10Gb/s সিরিয়াল বৈদ্যুতিক ডেটা স্ট্রীমকে একটি 10Gb/s অপটিক্যাল আউটপুট সিগন্যালে রূপান্তরিত করে, এবং এর বিপরীতে, একটি 10Gb/s অপটিক্যাল ইনপুট সংকেতকে 10Gb/s-এ রূপান্তর করা সিরিয়াল বৈদ্যুতিক ডেটা স্ট্রিম। এটি একটি DWDM EML (ইলেক্ট্রো-অবসর্পশন মডুলেটেড লেজার) ট্রান্সমিটার এবং একটি APD (অ্যাভাল্যাঞ্চ ফটো-ডায়ড) ফটো-ডিটেক্টর নিয়োগ করে। একটি ধাতব শেল ব্যবহার ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমিয়ে দেয় এবং পণ্যটি RoHS মানগুলির সাথে সঙ্গতিপূর্ণ।
গরম ট্যাগ: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km নির্মাতা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
|
স্টোরেজ তাপমাত্রা |
TS |
-40 |
+85 |
ডিগ্রী |
|
|
কেস অপারেটিং তাপমাত্রা |
TA |
0 |
70 |
ডিগ্রী |
|
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিসিসি |
-0.5 |
4 |
V |
|
|
আপেক্ষিক আর্দ্রতা |
আরএইচ |
0 |
85 |
% |
বৈদ্যুতিক বৈশিষ্ট্য
(টপ=0 থেকে 70ডিগ্রি , VCC=3.135 থেকে 3.465 ভোল্ট)
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
3.135 |
3.465 |
V |
||
|
সরবরাহ বর্তমান |
আইসিসি |
450 |
এমএ |
|||
|
শক্তি খরচ |
P |
1.5 |
W |
|||
|
ট্রান্সমিটার বিভাগ |
||||||
|
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা |
Rমধ্যে |
100 |
Ω |
1 |
||
|
Tx ইনপুট একক শেষ ডিসি ভোল্টেজ সহনশীলতা (রেফ ভিইটি) |
V |
-0.3 |
4 |
V |
||
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং |
ভিন, পিপি |
180 |
700 |
mV |
2 |
|
|
অক্ষম ভোল্টেজ প্রেরণ |
VD |
2 |
ভিসিসি |
V |
3 |
|
|
প্রেরণ সক্রিয় ভোল্টেজ |
VEN |
ভি |
ভি+0.৮ |
V |
||
|
রিসিভার বিভাগ |
||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
V |
-0.3 |
4 |
V |
||
|
Rx আউটপুট ডিফ ভোল্টেজ |
ভো |
300 |
850 |
mV |
||
|
Rx আউটপুট উত্থান এবং পতনের সময় |
Tr/Tf |
30 |
পিএস |
4 |
||
|
LOS ফল্ট |
VLOS দোষ |
2 |
ভিসিসিহোস্ট |
V |
5 |
|
|
LOS স্বাভাবিক |
VLOS আদর্শ |
ভি |
ভি+0.৮ |
V |
5 |
|
দ্রষ্টব্য
1. সরাসরি TX ডেটা ইনপুট পিনের সাথে সংযুক্ত। পিন থেকে লেজার ড্রাইভার আইসিতে এসি কাপলিং।
2. 20%-80%
3. 100 ohms ডিফারেনশিয়াল সমাপ্তির মধ্যে।
4. LOS একটি উন্মুক্ত সংগ্রাহক আউটপুট। হোস্ট বোর্ডে 4.7k – 10kΩ দিয়ে টানা উচিত। স্বাভাবিক অপারেশন যুক্তি 0; সংকেত হারানো যুক্তি 1. সর্বোচ্চ পুল-আপ ভোল্টেজ হল 5.5V।
অপটিক্যাল প্যারামিটার
(টপ=0 থেকে 70ডিগ্রি , VCC=3.135 থেকে 3.465 ভোল্ট)
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
ট্রান্সমিটার বিভাগ |
||||||
|
অপটিক্যাল ওয়েভেলংথ-এন্ড অফ লাইফ |
λ |
X-100 |
X |
X+100 |
pm |
|
|
অপটিক্যাল ওয়েভেলংথ-জীবনের শুরু |
λ |
X-25 |
X |
X+25 |
pm |
|
|
গড় অপটিক্যাল পাওয়ার |
পাভগ |
0 |
+5 |
dBm |
1 |
|
|
লেজার বন্ধ পাওয়ার |
পফ |
-30 |
dBm |
|||
|
বিলুপ্তির অনুপাত |
ইআর |
8.2 |
dB |
|||
|
ট্রান্সমিটার বিচ্ছুরণ শাস্তি |
টিডিপি |
3.0 |
dB |
2 |
||
|
আপেক্ষিক তীব্রতা গোলমাল |
রিন |
-128 |
dB/Hz |
3 |
||
|
অপটিক্যাল রিটার্ন লস টলারেন্স |
20 |
dB |
||||
|
রিসিভার বিভাগ |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λr |
1480 |
1565 |
nm |
||
|
লস অ্যাসার্ট |
LOSA |
-40 |
- |
dBm |
||
|
লস ডেজার্ট |
LOSD |
-24 |
dBm |
|||
|
লস হিস্টেরেসিস |
LOSH |
0.5 |
dB |
|||
|
ওভারলোড |
শনি |
-7 |
dBm |
5 |
||
|
রিসিভার প্রতিফলন |
আরআরএক্স |
-12 |
dB |
|||
দ্রষ্টব্য
1. 12dB প্রতিফলন।
2. IEEE802.3ae প্রতি স্ট্রেসড রিসিভার পরীক্ষার শর্ত। CSRS পরীক্ষার জন্য হোস্ট বোর্ডকে SFF-8431 অনুগত হতে হবে।
3. রিসিভার ওভারলোড ওএমএতে উল্লেখ করা হয়েছে এবং সবচেয়ে খারাপ ব্যাপক চাপের অবস্থার অধীনে।
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ ট্রান্সসিভার হট প্লাগেবল, ডুপ্লেক্স LC, +3.3V, 100GHz, DWDM EML&APD, একক মোড |
FAQ
1. 10G dwdm 80km কি?
উত্তর: 10G DWDM 80km বলতে এক ধরনের অপটিক্যাল যোগাযোগ প্রযুক্তি বোঝায় যা DWDM ব্যবহার করে 80km দূরত্বে 10G হারে ডেটা ট্রান্সমিশন সক্ষম করে। DWDM হল এমন একটি কৌশল যা একাধিক অপটিক্যাল সিগন্যালকে অনুমতি দেয়, প্রতিটি একটি ভিন্ন তরঙ্গদৈর্ঘ্যে বহন করে, একটি একক অপটিক্যাল ফাইবারের মাধ্যমে একত্রিত ও প্রেরণ করা যায়। এটি উপলব্ধ ব্যান্ডউইথের দক্ষ ব্যবহার সক্ষম করে এবং ফাইবার অপটিক নেটওয়ার্কের ক্ষমতা বাড়ায়।
2. CWDM এবং DWDM SFP এর মধ্যে পার্থক্য কি?
উত্তর: CWDM SFP-এর তরঙ্গদৈর্ঘ্যের পরিসীমা হল 1270-1610 nm। সর্বাধিক সংক্রমণ দূরত্ব 120 কিমি। যাইহোক, DWDM SFP এর সর্বোচ্চ তরঙ্গদৈর্ঘ্য 1620 nm এবং সর্বাধিক ট্রান্সমিশন দূরত্ব 200 কিমি।
