অ্যাপ্লিকেশন
● 10GBASE-ZR/ZW ইথারনেট
● SONET OC-192/ SDH STM-64
● 10G ফাইবার চ্যানেল
● OTN OTU2e
পণ্যের বিবরণ

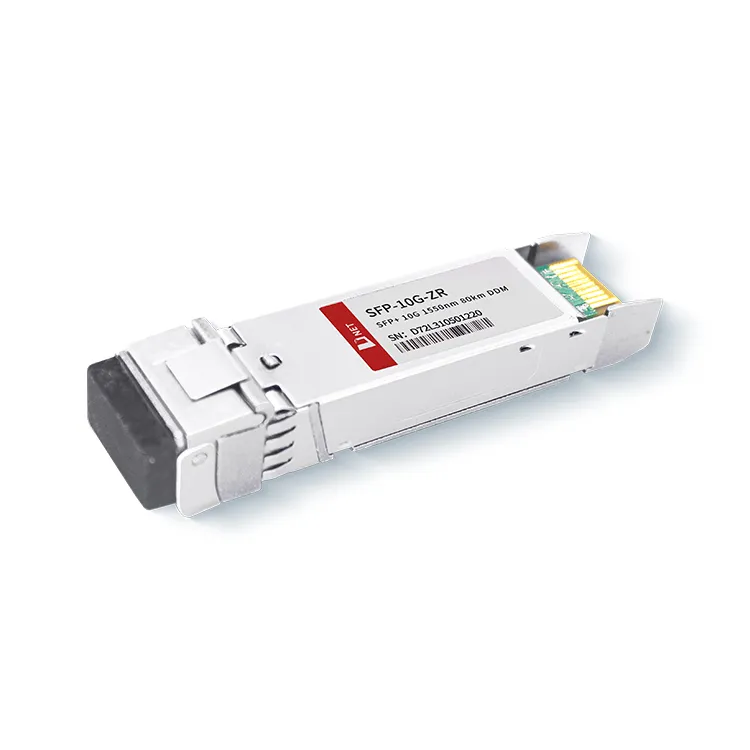

D-NET থেকে 10G SFP+ ZR 80KM ট্রান্সসিভার মডিউল একটি 10Gb/s সিরিয়াল বৈদ্যুতিক ডেটা স্ট্রীমকে 10Gb/s অপটিক্যাল আউটপুট সিগন্যালে রূপান্তরিত করে এবং এর বিপরীতে, একটি 10Gb/s অপটিক্যাল ইনপুট সিগন্যালকে 10Gb/s ইলেকট্রিক ডেটা সারিতে রূপান্তরিত করে। প্রবাহ মডিউলটি সম্পূর্ণরূপে অনুগত SFP ফর্ম ফ্যাক্টর মেনে চলে, হট-প্লাগেবিলিটি অফার করে, অপটিক্যাল পোর্টে সহজে আপগ্রেড করার সুবিধা দেয় এবং কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) নির্গমন নিশ্চিত করে৷
গরম ট্যাগ: SFP+10G ZR 1550nm 80km ট্রান্সসিভার মডিউল, চায়না SFP+10G ZR 1550nm 80km ট্রান্সসিভার মডিউল নির্মাতা, সরবরাহকারী, কারখানা
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
|
|
স্টোরেজ তাপমাত্রা |
TS |
-40 |
+85 |
ডিগ্রী |
||
|
কেস অপারেটিং তাপমাত্রা |
বাণিজ্যিক |
TA |
0 |
70 |
ডিগ্রী |
|
|
ইন্ডাস্ট্রিয়াল |
TA |
|||||
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিসিসি |
-0.5 |
4 |
V |
||
|
আপেক্ষিক আর্দ্রতা |
আরএইচ |
0 |
85 |
% |
||
বৈদ্যুতিক বৈশিষ্ট্য
(TOP=0 থেকে 70 ডিগ্রি, VCC=3.135 থেকে 3.465 ভোল্ট)
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
3.135 |
3.465 |
V |
||
|
সরবরাহ বর্তমান |
আইসিসি |
500 |
এমএ |
|||
|
শক্তি খরচ |
P |
1.8 |
W |
|||
|
ট্রান্সমিটার বিভাগ |
||||||
|
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা |
Rমধ্যে |
100 |
Ω |
1 |
||
|
Tx ইনপুট একক শেষ ডিসি ভোল্টেজ সহনশীলতা (রেফ ভিইটি) |
V |
-0.3 |
4 |
V |
||
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং |
ভিন, পিপি |
180 |
700 |
mV |
2 |
|
|
অক্ষম ভোল্টেজ প্রেরণ |
VD |
2 |
ভিসিসি |
V |
3 |
|
|
প্রেরণ সক্রিয় ভোল্টেজ |
VEN |
ভি |
ভি+0.৮ |
V |
||
|
রিসিভার বিভাগ |
||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
V |
-0.3 |
4 |
V |
||
|
Rx আউটপুট ডিফ ভোল্টেজ |
ভো |
300 |
850 |
mV |
||
|
Rx আউটপুট উত্থান এবং পতনের সময় |
Tr/Tf |
30 |
পিএস |
4 |
||
|
LOS ফল্ট |
VLOS দোষ |
2 |
ভিসিসিহোস্ট |
V |
5 |
|
|
LOS স্বাভাবিক |
VLOS আদর্শ |
ভি |
ভি+0.৮ |
V |
5 |
|
অপটিক্যাল প্যারামিটার
(TOP=0 থেকে 70 ডিগ্রি, VCC=3.135 থেকে 3.465 ভোল্ট)
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ. |
ইউনিট |
দ্রষ্টব্য |
|
ট্রান্সমিটার বিভাগ |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λt |
1530 |
1550 |
1565 |
nm |
|
|
বর্ণালী প্রস্থ |
△λ |
0.3 |
nm |
|||
|
গড় অপটিক্যাল পাওয়ার |
পাভগ |
0 |
+5 |
dBm |
1 |
|
|
অপটিক্যাল পাওয়ার ওএমএ |
পোমা |
-2.1 |
dBm |
|||
|
লেজার বন্ধ পাওয়ার |
পফ |
-30 |
dBm |
|||
|
বিলুপ্তির অনুপাত |
ইআর |
8.2 |
dB |
|||
|
ট্রান্সমিটার বিচ্ছুরণ শাস্তি |
টিডিপি |
3.0 |
dB |
2 |
||
|
আপেক্ষিক তীব্রতা গোলমাল |
রিন |
-128 |
dB/Hz |
3 |
||
|
অপটিক্যাল রিটার্ন লস টলারেন্স |
21 |
dB |
||||
|
রিসিভার বিভাগ |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λr |
1260 |
1600 |
nm |
||
|
রিসিভার সংবেদনশীলতা |
সেন |
-23 |
dBm |
4 |
||
|
চাপযুক্ত সংবেদনশীলতা (ওএমএ) |
সেনST |
-21 |
dBm |
4 |
||
|
লস অ্যাসার্ট |
LOSA |
-34 |
- |
dBm |
||
|
লস ডেজার্ট |
LOSD |
-24 |
dBm |
|||
|
লস হিস্টেরেসিস |
LOSH |
0.5 |
dB |
|||
|
ওভারলোড |
শনি |
-7 |
dBm |
5 |
||
|
রিসিভার প্রতিফলন |
আরআরএক্স |
-26 |
dB |
|||
দ্রষ্টব্য
1. 12dB প্রতিফলন।
2. IEEE802.3ae প্রতি গড় শক্তি পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ।
3. TWDP চিত্রের জন্য হোস্ট বোর্ডকে SFF-8431সঙ্গত হতে হবে। IEEE802.3ae এর 68.6.6.2 ধারায় প্রদত্ত ম্যাটল্যাব কোড ব্যবহার করে TWDP গণনা করা হয়।
তথ্য অর্ডার
|
পার্ট নম্বর |
বর্ণনা |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM ট্রান্সসিভার মডিউল, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, একক মোড |
FAQ
1. 10G ZR এর পরিসর কত?
উত্তর: 10G 80KM 1550nm অপটিক্যাল আউটপুট পাওয়ার এবং তরঙ্গদৈর্ঘ্য (1550nm) অপটিক্যাল স্পেকট্রাম বিশ্লেষকগুলিতে যাচাই করা হয়। প্রকৃত (সিমুলেটেড নয়) SMF, একক মোড ফাইবার তারের উপর 80km সর্বাধিক পরিসর।
2. SFP ER এবং ZR-এর মধ্যে পার্থক্য কী?
উত্তর: SFP-10G-ER একটি একক-মোড অপটিক্যাল ফাইবারের মাধ্যমে 40 কিলোমিটার পর্যন্ত ট্রান্সমিশন দূরত্ব অর্জন করে। SFP-10G-ZR এর একটি 1550nm তরঙ্গদৈর্ঘ্য রয়েছে, এটি একটি স্ট্যান্ডার্ড একক-মোড ফাইবারে 80 কিলোমিটার পর্যন্ত ট্রান্সমিশন দূরত্ব সমর্থন করে এবং 10GBASE-ZR / ZW ইথারনেট এবং 10G ফাইবার চ্যানেলে ব্যাপকভাবে ব্যবহৃত হয়।
3. 10G ZR SFP এর জন্য অপটিক্যাল ট্রান্সমিট পাওয়ার রেঞ্জ কি?
উত্তর: D-NET-এর 10G 80KM 1550nm মডিউলের সর্বাধিক অপটিক্যাল ট্রান্সমিট পাওয়ার হল 4.0 dBm এবং সর্বনিম্ন হল 0 dBm৷
