পণ্যের বিবরণ

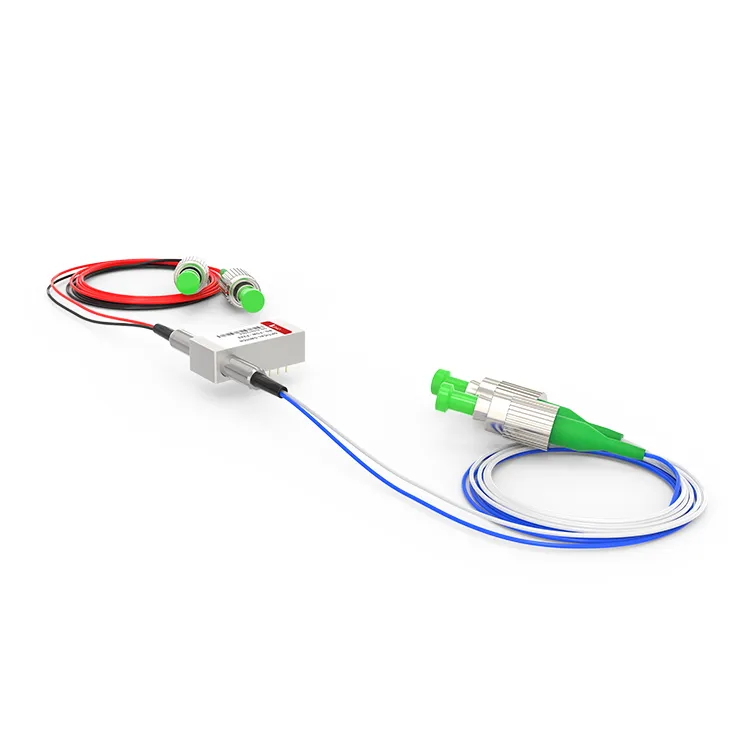

F2X2 অপ্টো-মেকানিক্যাল সুইচটি অপটিক্যাল চ্যানেলকে আউটপুট অপটিক্যাল ফাইবারের সাথে সংযোগ করতে ইনপুট অপটিক্যাল সিগন্যালকে নির্দেশিত বা ব্লক করে কাজ করে। ল্যাচ সংস্করণটি ড্রাইভ সংকেত সরানোর পরেও নির্বাচিত অপটিক্যাল পাথ বজায় রাখে, যেখানে পাওয়ার হারিয়ে গেলে নন-ল্যাচড সংস্করণটি চালু বা বন্ধ অবস্থানে ডিফল্ট হয়। F2X2 মেকানিক্যাল অপটিক্যাল সুইচ 1 এর কম সন্নিবেশ ক্ষয় গর্বিত করে।
গরম ট্যাগ: f2x2 অপটো যান্ত্রিক অপটিক্যাল সুইচ, চীন f2x2 অপটো যান্ত্রিক অপটিক্যাল সুইচ নির্মাতারা, সরবরাহকারী, কারখানা
পণ্য বিশেষ উল্লেখ
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
1240~1680nm (SM) |
সন্নিবেশ ক্ষতি |
1 এর কম বা সমান।{1}}dB |
|
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি |
0.25dB এর থেকে কম বা সমান |
মেরুকরণ নির্ভরশীল ক্ষতি |
0.05dB এর থেকে কম বা সমান |
|
তাপমাত্রা নির্ভরশীল ক্ষতি |
0.20dB এর থেকে কম বা সমান |
রিটার্ন লস |
SM 55dB এর চেয়ে বড় বা সমান |
|
ক্রস টক |
70dB এর থেকে বেশি বা সমান |
সময় পরিবর্তন করুন |
8ms এর কম বা সমান |
|
পুনরাবৃত্তিযোগ্যতা |
±0.02dB এর থেকে কম বা সমান |
স্থায়িত্ব |
10 এর থেকে বড় বা সমান7 বার |
|
অপারেটিং ভোল্টেজ |
3 বা 5V |
সুইচ টাইপ |
নন-ল্যাচিং/ল্যাচিং |
|
অপারেটিং তাপমাত্রা |
-20 ~ 70 ডিগ্রী |
স্টোরেজ তাপমাত্রা |
-40 ~ 85 ডিগ্রী |
|
অপটিক্যাল পাওয়ার |
500mW এর কম বা সমান |
মাত্রা |
২৭।{1}}L×12.5W×8.4H মিমি |
পিন কনফিগারেশন
|
টাইপ |
অপটিক্যাল রুট |
বৈদ্যুতিক ড্রাইভ |
স্টেট সেন্সর |
||||||
|
F2×2 |
পিন 1 |
পিন 5 |
পিন 6 |
পিন 10 |
পিন 2-3 |
পিন 3-4 |
পিন 7-8 |
পিন 8-9 |
|
|
ল্যাচিং |
P1-P4,P2-P3 |
-- |
-- |
জিএনডি |
V＋ |
বন্ধ |
খোলা |
খোলা |
বন্ধ |
|
P1-P3,P2-P4 |
V＋ |
জিএনডি |
-- |
-- |
খোলা |
বন্ধ |
বন্ধ |
খোলা |
|
|
নন-ল্যাচিং |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
বন্ধ |
খোলা |
খোলা |
বন্ধ |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
জিএনডি |
খোলা |
বন্ধ |
বন্ধ |
খোলা |
|
যান্ত্রিক মাত্রা (ইউনিট:মিমি)
অপটিক্যাল রুট
তথ্য অর্ডার
|
RD-FSW |
-F2X2- |
-তরঙ্গদৈর্ঘ্য- |
-সুইচ টাইপ- |
-ভোল্টেজ- |
ফাইবার প্রকার- |
-প্যাকেজ- |
ফাইবার দৈর্ঘ্য- |
-সংযোজক- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 বিশেষ＝0 |
ল্যাচিং ১ নন-ল্যাচিং 2 মিনি ল্যাচিং＝3 MINI নন-ল্যাচিং＝4 বিশেষ＝0 |
3V=3 5V=5 বিশেষ＝0 |
এসএম28=1 50/125=5 62.5/125=6 বিশেষ＝0 |
বেয়ার ফাইবার=1 900um টিউব=3 বিশেষ＝0 |
0.25m=1 0.5m=2 1.0m=3 বিশেষ＝0 |
কোনোটিই নয়=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 এলসি/পিসি=7 ডুপ্লেক্স এলসি=8 বিশেষ＝0 |
